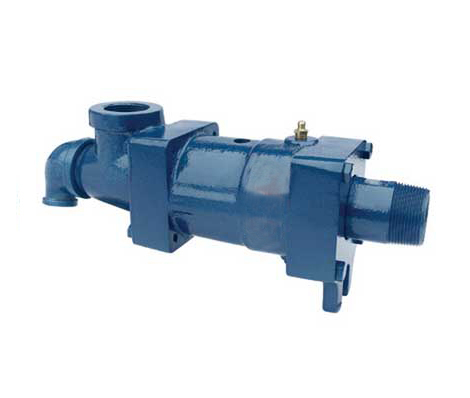

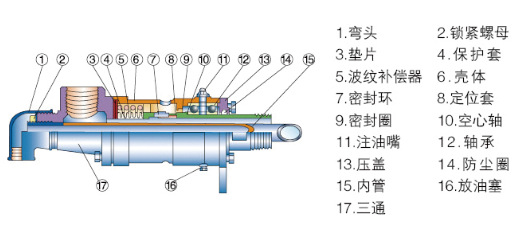

D型旋轉接頭采用滾動軸承支撐，旋轉靈活性好，安裝后旋轉接頭運轉更加平穩安全，sus304材質波紋管補償器，彈簧不與工作介質接觸，使密封更加穩定可靠，雙平面密封環靠定位套浮動定位在空心軸上、且與補償器間并組成雙端面密封磨擦副，彈簧隨時提供密封所需的端面壓力。為了便于觀察密封環磨損及密封狀況，在殼體上設有觀察孔。
本產品使用于冷水，熱水，油，空氣等介質。通路型式有單向，雙向內固式，雙向內旋式，轉速可達500r/min，但最高轉速取決于安裝型式、通徑及壓力等因素。主要應用于橡膠、塑料、化工行業。

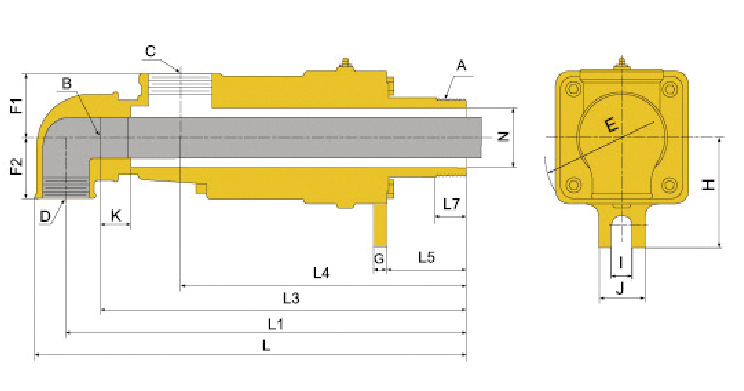

DS-G雙向流通式——螺紋連接
| 規格 | 型號 | A | B | C | D | E | F1 | F2 | G | H | I | J | K | L | L1 | L3 | L4 | L5 | L7 | N |
| 15 | DS-G15-6 | R1/2 | G1/8 | Rc1/2 | Rc1/2 | 79 | 29 | 25 | 8 | 55 | 14 | 34 | 15 | 217 | 204 | 191 | 156 | 42 | 20 | 14 |
| 20 | DS-G20-8 | R3/4 | G1/4 | Rc3/4 | Rc1/2 | 89 | 34 | 30 | 10 | 65 | 18 | 38 | 15 | 244 | 229 | 215 | 175 | 45 | 22 | 18 |
| 25 | DS-G25-10 | R1 | G3/8 | Rc3/4 | Rc1/2 | 110 | 42 | 33 | 10 | 70 | 14 | 40 | 28 | 303 | 288 | 273 | 223 | 63 | 25 | 25 |
| 32 | DS-G32-15 | R1-1/4 | G1/2 | Rc1-1/4 | Rc1/2 | 119 | 44 | 38 | 11 | 82 | 18 | 48 | 47 | 311 | 294 | 279 | 224 | 57.5 | 28 | 32 |
| 40 | DS-G40-20 | R1-1/2 | G3/4 | Rc1-1/2 | Rc3/4 | 125 | 60 | 43 | 10 | 92 | 20 | 50 | 48 | 353 | 335 | 316 | 253 | 60 | 30 | 38 |
| 50 | DS-G50-25 | R2 | G1 | Rc1-1/2 | Rc1 | 167 | 54 | 51 | 10 | 95 | 18 | 42 | 49 | 358 | 338 | 317 | 254 | 66 | 32 | 48 |
| 65 | DS-G65-32 | R2-1/2 | G1-1/4 | Rc2 | Rc1-1/4 | 186 | 70 | 62 | 14 | 120 | 20 | 50 | 59 | 422 | 394 | 369 | 295 | 72 | 42 | 64 |
| 80 | DS-G80-40 | R3 | G1-1/2 | Rc2-1/2 | Rc1-1/2 | 207 | 75 | 72 | 16 | 130 | 24 | 54 | 71 | 501 | 465 | 443 | 338 | 94 | 45 | 75 |
